您正在寻找CNC手板模型图片，或许是为了验证设计，或许是为了展示给客户。在项目启动前，理解这项技术的全貌，能帮您避开不少弯路。作为行业顾问，我结合多年经验，为您梳理关于CNC手板模型图片的核心要点：优势、局限，以及如何高效落地您的需求。

一、什么是CNC手板模型？为什么图片质量如此重要？

CNC手板模型是通过数控机床（Computer Numerical Control，计算机数字控制机床）对实心板材进行切削加工而成的原型件。与3D打印的层层堆积不同，CNC采用减材制造，从整块材料（如铝合金、ABS塑料、亚克力等）中“雕刻”出零件。

而“图片”在决策中扮演关键角色：高质量的CNC手板模型图片，能直观展示表面纹理、装配间隙、工艺细节（如刀痕方向、倒角处理）——这些细节远超渲染图的理想化效果。许多客户在拿到实物前，仅凭图片就能判断手板是否达到量产级标准。换言之，您看到的图片，本质是手板质量的“高清身份证”。

二、CNC手板模型的5大核心优势（从图片中可验证）

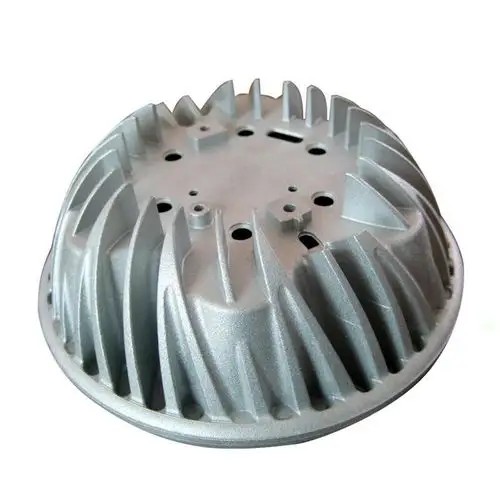

1. 材质还原度极高

与塑料丝堆叠的3D打印不同，CNC直接使用与量产相同的材料（如6061铝合金、POM赛钢）。您通过图片能清晰看到金属拉丝纹理、亚克力通透感，或工程塑料的真实色泽。这种“所见即所得”的特性，对汽车内饰件、医疗器械壳体等精度敏感的领域至关重要。

2. 表面精度（尺寸与光洁度）

CNC机床的定位精度可达±0.02mm（相当于头发丝的1/4）。从图片上，客户能观察到：

- 装配螺纹孔的位置是否完全对齐

- 棱边是否锐利无毛刺

- 曲面过渡是否平滑（避免肉眼可见台阶）

这些细节在常规3D打印件中往往需要二次打磨才能实现。

3. 结构强度验证

由于采用实体材料而非层间粘合，CNC手板模型图片中的零件能承受真实力学测试。例如，薄壁卡扣能否在反复插拔后保持弹性，金属件攻丝后是否滑牙——这类问题通过高清特写图片即可预判。

4. 后期处理灵活性

CNC手板支持阳极氧化、喷砂、电镀、丝印等量产级表面处理。高质量的图片能展示：氧化膜厚度是否均匀、Logo丝印是否偏移。这意味着，您的手板模型图片可直接用于包装设计或电商详情页的素材。

5. 大尺寸与厚壁件加工能力

3D打印在尺寸超过0.5米时易变形或出现层纹，而CNC可以加工1米以上的完整外壳。例如，在医疗器械外壳的手板图片中，您会看到超大弧形面板没有拼接缝隙——这正是大型CNC五轴设备的优势。

三、CNC手板模型不可回避的5项局限性（从图片中即可预判）

1. 内部复杂结构受限

CNC无法加工封闭空腔或转角过小的深孔（刀具够不着）。观察手板图片时，如果发现螺丝柱是后粘接到壳体上的，或者壁厚不均，说明原设计不适合CNC加工。

2. 成本对数量敏感

单件模型价格不菲（尤其是金属件），但量增至10-50件时单价会断崖式下降。从报价角度看，如果您需要1-3件验证外形，成本可能接近最终量产零件的5倍。对比图片中的同材质样品，能更直观判断资金投入的合理性。

3. 加工周期较长

单片铝板的切削时间可能在8-48小时（取决于复杂程度）。对比3D打印的“次日交付”，CNC通常需要3-7个工作日。如果您以“交付速度”为核心目标，需评估图片中的细节精度是否能容忍等待。

4. 设计限制：倒角与拔模角

所有外角必须设计为R角（圆角），否则刀具会崩刃或留下直角崩边。从图片看，理想CNC手板的棱角处应有约R0.5mm的圆角——如果没有，说明要么是图档设计问题，要么是后期补胶修复的，后者可能影响结构强度。

5. 小尺寸薄壁件的劣势

CNC不适合加工壁厚低于0.8mm的薄片（刀具容易挤碎）。如果您的手板图片显示壁厚小于0.5mm且边缘锋利，这大概率是3D打印件而非CNC作品。请确认您的设计是否真的需要这么薄的壁厚。

四、给您的选择建议：如何根据需求判断是否使用CNC手板？

适用场景（优先考虑CNC）：

- 功能验证：需测试装配、散热、防水、力学强度

- 外观评审：需展示金属质感、高光镜面、皮革纹或哑光阳极氧化效果

- 量产前校验：需检查模具开模后的缩水、飞边风险（通过手板图片可反推）

替代方案（优先考虑3D打印或复模）：

- 快速迭代：24小时内需要出多种外形方案

- 极复杂内腔：中空结构、自由曲面血管网络或不可拆卸的装配

- 超低成本验证：仅为了看形状、不关心材料与表面

五、实战流程图：从设计文件到最终图片的完整步骤

- 步骤1：检查3D模型是否符合CNC规则

- 确认最小壁厚 ≥1.2mm

- 确认所有棱角已添加圆角（推荐R0.5-R2mm）

- 去除封闭内腔（改为可拆分的组件）

- 步骤2：选择材质与后处理

- 根据功能需求选料（工程塑料推荐PC/ABS，金属选6061铝合金）

- 指定表面效果：哑光（喷砂）、亮面（手工抛光+氧化）、质感（拉丝）

- 步骤3：联系供应商并提供文件与图片参考

- 将STP或STEP格式文件附上渲染图/参考实物图留给供应商

- 明确标注不可拆除的螺纹镶件、丝印区域、防滑纹等特殊要求

- 步骤4：确认加工方向与毛坯余量

- XYZ轴尺寸是否有1-2mm余量用于夹持？

- 是否需要预留螺栓孔用于机台固定？

- 步骤5：验收手板模型与图片

- 用游标卡尺复核关键尺寸（如装配螺丝孔间距）

- 对比图片检查：氧化是否泛白、丝印是否模糊、倒角是否一致

- 螺丝拧紧测试：无偏移无滑牙 → 通过验收

- 步骤6：多角度高清出图

- 建议拍摄：多角度（顶/底/正/左/右/45°视角）、微距细节（卡扣、贴标、刻字）、与人手或参照物对比（展示比例）

- 标记关键位置：例如“此处公差±0.03mm”、“表面粗糙度Ra1.6”

希望以上分析能帮您精准定位CNC手板模型图片在项目中的角色。如果您有具体型号或设计效果图，我可以提供更针对性的“可加工性反馈”与“图片预期效果对比”。
