在制造业与产品研发领域，CNC（计算机数控）手板模型加工是一项不可或缺的技术。它通过计算机控制机床，将数字设计的3D模型转换为实体原型，帮助企业在批量生产前验证设计、测试功能。本文将与你深入探讨CNC手板模型的加工方法，从基础原理到实际应用中的优劣细节，力求为你提供一份清晰、实用且客观的决策指南。

一、CNC手板模型加工的核心原理与流程

CNC手板加工本质上是一种减材制造过程。它从一块完整的材料（如ABS塑料、铝合金、不锈钢或POM）开始，通过数控指令驱动高速旋转的刀具，逐层去除多余的材料，最终成型。其典型流程包括：

1. 模型处理：将3D设计（通常为STEP、IGES或STL格式）导入CAM（计算机辅助制造）软件，进行刀路规划和参数设置（如切削速度、进给率、分层厚度）。

2. 材料固定：将选定的材料块通过真空吸盘或机械夹具固定在CNC机床上，确保加工稳定性。

3. 粗加工：使用大直径刀具快速去除大部分余量，形成毛坯轮廓。这一阶段注重效率，但表面粗糙度较低。

4. 精加工：换用更小直径、更锋利的刀具，以较慢的速度精确修整细节，达到设计要求的尺寸公差和表面光洁度（通常可达Ra 0.8-1.6μm）。

5. 后处理：根据客户需求，进行打磨、喷漆、丝印、电镀或组装，使模型更接近最终产品外观。

二、CNC手板加工的优势：为什么值得选择？

1. 极高的尺寸精度与重复性

CNC机床的定位精度通常能达到±0.02mm，某些高精密设备甚至可控制在±0.005mm以内。这意味着制造的每一件手板都具有高度一致性，特别适用于装配验证、运动机构测试或与精密模具匹配的场景。例如，在汽车行业测试发动机缸体的散热风道时，CNC手板能精准复现0.1mm级的微小特征。

2. 广泛的材料适用性

与3D打印受限于特定光敏树脂或热熔塑料不同，CNC加工支持几乎所有可切削的工程材料：

- 塑料类：ABS、PC、PP、POM（赛钢）、亚克力（PMMA）、尼龙等，能满足强度、韧性或透明性要求。

- 金属类：铝合金（6061/7075）、铜、不锈钢、铬钼钢甚至钛合金。这使得CNC手板可以直接用于功能性样机测试，如承受载荷的结构件或散热器。

- 特种材料：高密度聚乙烯（HDPE）用于耐腐蚀部件，电木用于绝缘零件。

3. 优异的机械性能

由于是从实体材料上直接切削成型，CNC手板保留了原始材料的全部物理特性（如拉伸强度、硬度、热变形温度），没有3D打印常见的层间结合弱点或内部空洞。这些原型可以接受机械性能测试（如抗冲击、疲劳测试），甚至直接作为小批量生产的替代件。

4. 灵活的规模化与成本控制

虽然单件CNC手板加工成本高于3D打印，但对于小批量（10-50件）来说，单位成本会显著下降。无需开模具，避免了高昂的模具费，尤其适合在试产阶段测试多种设计变体。

5. 精致且多样的后处理效果

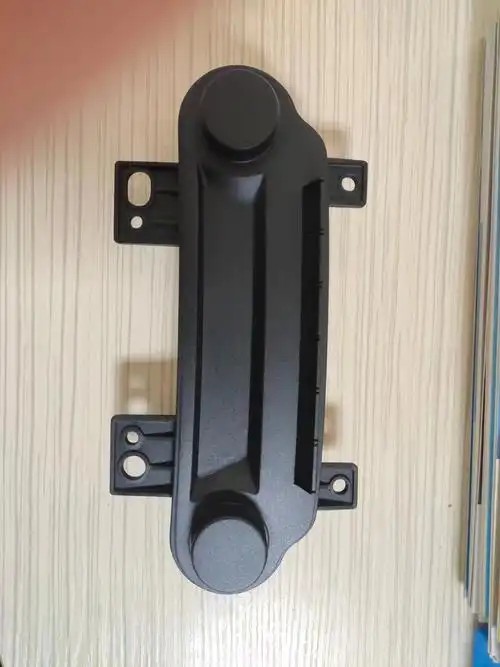

CNC加工后，模型表面可通过喷砂、电镀、氧化、镭雕甚至喷涂皮肤纹理，实现从哑光到镜面多种质感。这种高自由度让手板可以直接用于市场调研和展会展出，提升专业形象。

三、CNC手板加工的局限性：必须认清的现实

1. 复杂几何形状受限

这是减材制造的先天弱点。刀具的直径和长度限制了它可触及的深度和内部空腔。例如，带90度内角的盲孔、封闭的球形空腔、螺旋形深槽或极细长的悬垂结构，CNC很难或无法直接加工。对于这些区域，要么拆分零件再组装，要么需要更换为3D打印或电火花加工。

2. 材料浪费与成本因素

对于某些昂贵材料（如钛合金、特种工程塑料），CNC加工产生的废料（切屑）比例可达40%-70%。虽然少数可回收，但总体利用率低于增材制造。编程时间、刀具损耗（尤其是硬质材料）和数次换刀操作，都推高了单件成本。在原型数量少于5件的情况下，CNC的总成本可能高于3D打印。

3. 最小特征尺寸限制

尽管精度高，但CNC无法加工小于刀具半径的细孔（通常最小孔径>0.5mm）。对于精密电子产品中的微小通孔或刻线，可能需要后续用激光或钻孔补充。同时，刀具因受力或磨损会留下刀痕，薄壁结构（如厚度0.5mm以下的塑料零件）在切削时可能变形或断裂。

4. 加工方向依赖性

固定在一次装夹中加工的模型，相比多次翻转操作，能避免累积误差。但如果模型需要多个侧面加工（如底部有凹槽、侧面有斜孔），就会增加人工装夹时间，并可能引入定位偏差。某些斜面和倒扣也需要特殊夹具设计，增加工序复杂度。

5. 不可忽视的后处理工作

尽管CNC加工表面优于普通铸造，但刀具进给时留下的环状线（刀纹）仍需要手工打磨或机械抛光才能达到镜面效果。对于透明材料（如亚克力），刀痕会显著影响透光度，必须经过火焰抛光或精细抛磨。

四、清晰的选择决策流程：何时选择CNC手板？

根据上述优劣势，你可以按以下步骤快速判断：

步骤一：评估设计复杂度

- 适合CNC的情况：模型以平面、圆柱、规则曲面为主，内部无需复杂空腔，内外直角不低于3mm半径，壁厚大于1.5mm。例如：机械外壳、散热器、安装支架、轴承座。

- 不适合CNC的情况：包含大量镂空、扭曲网格、内部流道、悬臂结构。此时建议优先考虑SLA（光固化）或SLS（选择性激光烧结）3D打印。

步骤二：检查材料与性能要求

- 若原型需承受高温、高压、旋转或接触溶剂，必须使用金属或工程塑料时，CNC是首选（如汽车发动机部件、医疗器械外壳）。

- 若仅用于外观展示，且对成本敏感，可以考虑彩色树脂3D打印。

步骤三：比较成本与时间

- 单件原型：如果模型不复杂，3D打印通常更便宜、更快（24小时内出件）。

- 小批量（5-50件）：CNC成本分摊更有优势，且精度一致性高。

- 需表面处理（如电镀、喷漆）：CNC的基底更平整，处理效果远优于3D打印层纹。

步骤四：绕开设计瓶颈

对于CNC无法直接加工的部分（如深腔、内卡槽），常见策略是：

- 拆分设计：将复杂模型分割成2-3个简单的CNC加工零件，后通过螺纹、卡扣或超声波焊接组合。

- 预留工艺孔：在隐蔽位置增加通孔，帮助刀具进入内部。加工后可用同样材料填充修复。

步骤五：输出技术图纸

向CNC服务商提供精确的2D图纸和3D模型，标注公差等级（如±0.05mm或±0.25mm）、表面粗糙度值以及哪些面需要保持刀纹（如装配面）、哪些面需要抛光（如外观面）。充分的沟通能减少试错成本。

五、总结与视角建议

最终，CNC手板模型的加工方法并非万能，但它凭借材料多样性、无与伦比的尺寸精度和出色的机械性能，成为从设计跨越到量产过程中最可靠的技术之一。如果你的项目需要功能性验证、装配测试或为后续开模具积累数据，CNC手板无疑是值得优先考虑的方法。若追求极致快速、复杂的内部结构，则可将3D打印视为互补选项。

一个专业的手板供应商会帮助你分析设计、建议加工策略，并提供成本与时间的平衡方案。在开始项目前，请列出一份决策清单：评估形状复杂度、确定材料性能需求、对比零件数量、安排必要的后处理流程。这样，你便能在CNC手板加工的帮助下，以最小的风险将创意转化为坚实的现实。
