在制造业快速迭代的今天，产品从设计图纸到实体落地的每一步都至关重要。对于结构复杂、对材料性能有高要求的塑料部件，CNC加工成型的手板模型，常常是工程师和产品经理无法绕开的选择。我将从专业角度，为您清晰拆解CNC塑料手板模型的方方面面。

一、什么是CNC塑料手板？它为何必要？

CNC（计算机数控）塑料手板，指的是利用数控机床，通过刀具对塑料板材或棒材进行切削、钻孔、铣削等减材工艺，直接加工出与三维模型完全一致的单件或少批量样品。它与3D打印（增材制造）最大的区别在于：3D打印是层层堆叠材料，而CNC是从一整块实体材料中“雕刻”出零件。

必要性在于：在模具开发（通常需数万元成本、数周时间）之前，您需要验证几个关键问题：零件能否正确装配？结构强度是否满足受力？表面质感是否符合设计预期？CNC手板能提供最接近最终注塑产品的物理特性。

二、CNC塑料手板的五大核心优势

1. 材料选择广泛且性能真实

与3D打印受限于光敏树脂或特定线材不同，CNC可直接使用ABS、PC、POM（赛钢）、尼龙（PA）、PMMA（亚克力）、PEI（Ultem）等数十种工程塑料。这意味着：

- 您可以用与量产相同的材料制作手板，测试耐热、抗冲击、耐化学腐蚀等真实性能数据。

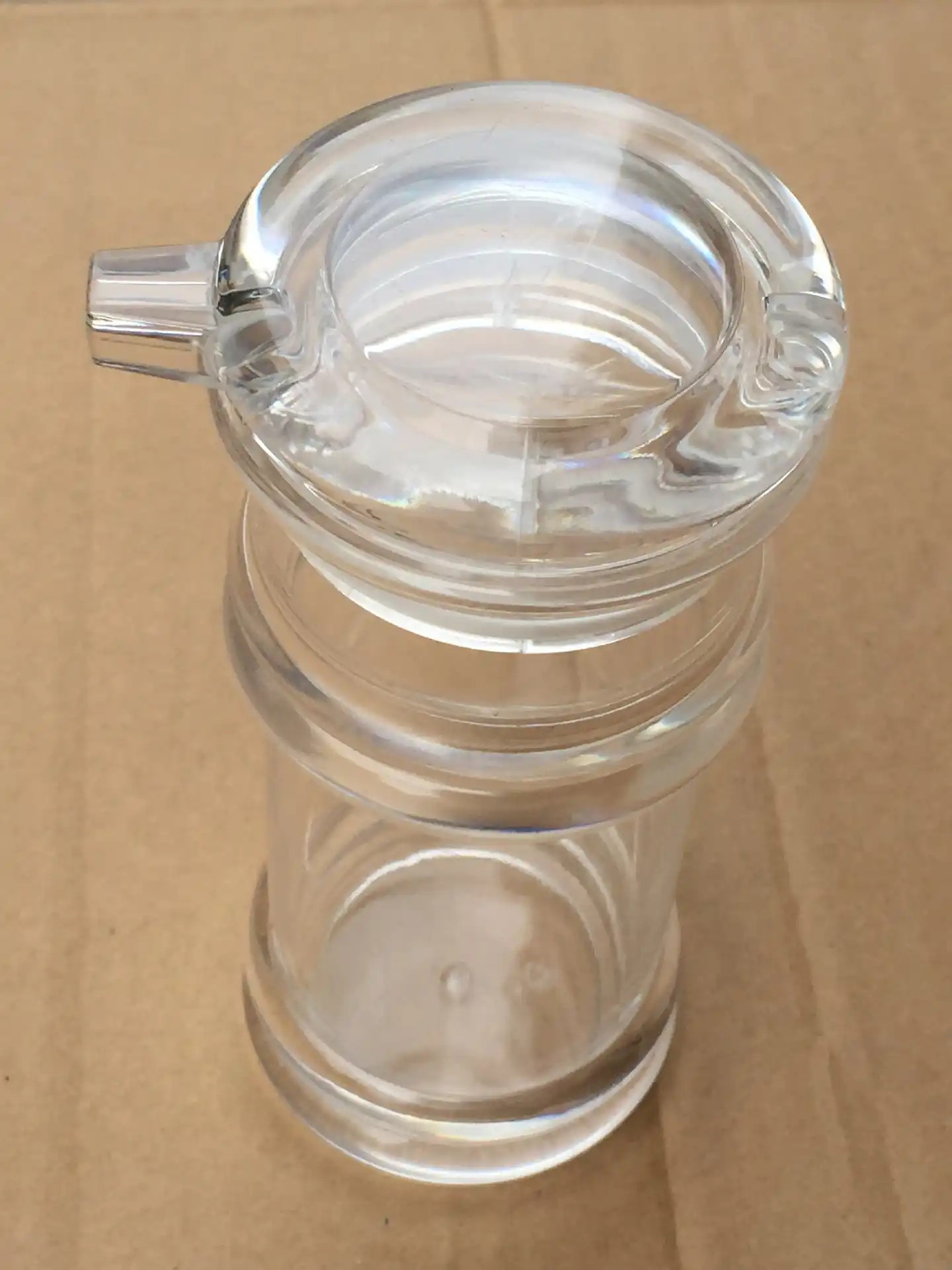

- 某些透明部件（如亚克力镜片、PC灯罩）可直接加工，避免3D打印的雾面或纹路问题。

2. 卓越的尺寸精度与表面质量

CNC机床的重复定位精度可达±0.05mm甚至更高，远优于FDM类3D打印（通常±0.2mm）。对于需要精密配合的齿轮、卡扣、轴承座，CNC手板能直接验证装配间隙。刀具切削产生的表面细腻均匀，经过简单的打磨或抛光即可达到高光镜面效果，无需像3D打印件那样进行繁重的后处理。

3. 无层纹的实体结构强度

由于是从整块材料切削而成，CNC手板保留了原材料的各向同性结构。而3D打印件存在层间粘合薄弱区，在受力方向容易分层断裂。对需要承受扭矩或压力的结构件（如手柄、外壳支架），CNC手板的可靠性显著更高。

4. 可进行二次加工与功能验证

CNC手板可以直接进行攻牙（内螺纹）、埋入螺母、电镀、喷涂、丝印等后续工艺。这意味着您能在样品上直接安装螺丝、电子元件，完成跌落测试、热循环测试等真实场景验证，而3D打印件后处理受限于材料不耐热或易脆。

5. 快速小批量生产优势

当需求在10-50件之间，且涉及装配夹具或实际功能测试时，CNC加工无需制作模具，直接编程即可加工。虽然单件成本高于注塑，但远低于开模总费用。尤其适合医疗器械、航空航天等认证样品或备件生产。

三、无法回避的局限性：您需要知道的几点

1. 内部复杂结构加工困难

CNC是通过刀具从外部逐步切削，因此无法直接加工封闭的内腔、大角度悬垂、深细孔（长径比超过10:1）或内部复杂流道。若零件设计中有这些特征，往往需要将零件拆分为多个部件后粘接或螺丝固定，这会增加密封风险或装配误差。

- 建议：在设计阶段，尽量为钻孔、铣削预留直角或T型槽，或考虑将零件分件。

2. 加工成本与设计复杂度强相关

CNC的报价取决于程序编程时间、加工工时（小时数）和材料利用率。一个需要频繁换刀、15度斜面的曲面，其加工时长可能是简单方块的3-5倍。加工废料（如较大直径的初始切削）成本无法避免。

- 对比：3D打印中复杂结构几乎不增加成本，而CNC中复杂结构成本翻倍。

3. 对薄壁件与尖角有限制

受刀具直径（最小通常0.5-1mm）限制，CNC难以加工壁厚小于0.5mm的部位，且内直角处会产生圆角（R角等于刀具半径）。若设计需要90度内尖角，必须通过刀补或后期手工修锉实现，影响精度。

- 建议：设计内角时，尽量标注合适的R角（如R1、R2）；壁厚建议不低于1mm。

4. 材料利用率低，存在方向限制

加工一个零件，可能需要消耗3-5倍体积的毛坯材料（尤其是要从大板材中切割出异形零件）。某些方向性材料（如玻纤增强尼龙），若加工方向与纤维方向不一致，可能导致强度各向异性。

- 策略：在软件排版时优先考虑材料利用率，或使用多件共边加工。

5. 表面依赖于后处理

虽然CNC直接加工表面光滑，但切削纹路、刀痕（尤其在侧面）和接合缝不可避免。若要达到注塑件的高亮或皮纹效果，需要进行手工打磨、喷砂、喷漆等后处理。这带来了额外的时间成本（通常1-3天）和公差微量变化（约0.05-0.1mm）。

四、清晰的选择指南：何时用CNC？如何决策？

如果您的项目属于以下类型，CNC塑料手板是明智之选：

- 需要功能测试：如齿轮箱、活塞、开关等运动部件，或需要承载真实负荷。

- 需要量产材料性能：阻燃性、耐温性、耐磨性必须与最终产品一致。

- 追求高表面质量：透明件、外观评审件（需喷漆/电镀）。

- 小批量生产（20-200件），且不想承担模具费。

如果主要目标是可视化或将概念验证，且零件尺寸小于200mm、结构简单，3D打印可能更经济。

最佳实践流程总结

1. 设计优化阶段：在CAD中预先标注R角（建议R1.5以上）、最小壁厚（>1mm）、预留螺纹孔位置。若内部有复杂腔体，果断设计为分体结构，用螺丝或胶水组合。

2. 文件提交与报价：提供STEP或IGES通用3D文件，明确标注公差要求（如±0.1mm或±0.05mm）、表面处理需求（喷砂、阳极化、高光）以及后处理细节。

3. 材料确认：与手板厂沟通，选择与量产材料化学性能、力学性能最接近的牌号（例如，需要阻燃V0级选PC/ABS，需要耐磨选POM）。

4. 生产与检验：建议在加工完成后，用三坐标测量仪对关键配合尺寸抽检（尤其是孔距、装配面平整度）。若发现刀痕过深，要求厂方增加精加工工序。

5. 最终验证：进行装配、跌落、老化测试。若需表面处理，务必制作颜色标准样（色板）。

：CNC塑料手板并非万能的解决方案，它像是一把精密切削的刀，擅长在实心中雕刻出刚性和精度，却在形状的复杂度前稍显笨拙。理解其优势与短板——材料的真实性、表面质量的上限、成本的敏感因素——您就能在设计阶段预先规避陷阱，将样品阶段的风险降至最低。最终，手板的价值不在于它是否完美，而在于它是否帮您提前发现了那个可能价值百万的设计缺陷。
